Cấu tạo cMT3162X Màn hình cảm ứng HMI Weintek cMT 15.6 Inch IPS

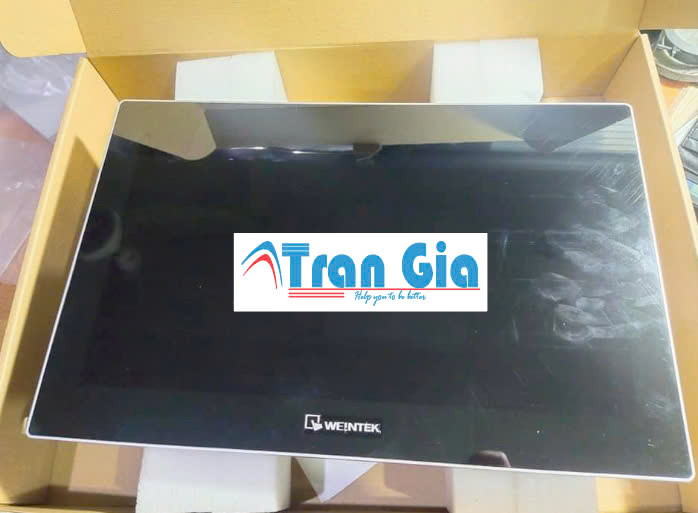

1. Mặt trước – Màn hình cảm ứng
-
Màn hình cảm ứng điện dung đa điểm (capacitive multi-touch): Phản hồi nhanh, hỗ trợ thao tác như smartphone.
-
Kích thước: 15.6 inch, tỷ lệ 16:9, độ phân giải Full HD 1920x1080.
-
Tấm nền IPS (In-Plane Switching): Cho góc nhìn rộng (lên đến 178°), màu sắc trung thực, hình ảnh sắc nét ngay cả dưới ánh sáng mạnh.
2. Khung viền và vỏ ngoài
-
Chất liệu: Hợp kim nhôm nguyên khối, gia công CNC chắc chắn, bề mặt phủ sơn tĩnh điện chống gỉ.
-
Thiết kế chuẩn công nghiệp: Kiểu dáng mỏng, viền hẹp, dễ lắp âm tủ điện.
-
Cấp bảo vệ: Mặt trước đạt IP65, chống bụi và tia nước.
3. Bo mạch chủ (Mainboard)
-
Tích hợp vi xử lý Cortex-A17 1.6GHz (4 nhân) cho hiệu năng xử lý mạnh mẽ.
-
Bộ nhớ: RAM 2GB DDR3, bộ nhớ lưu trữ eMMC 8GB.
-
Quản lý các chức năng hiển thị, giao tiếp truyền thông, bảo mật và xử lý dữ liệu nhanh chóng.

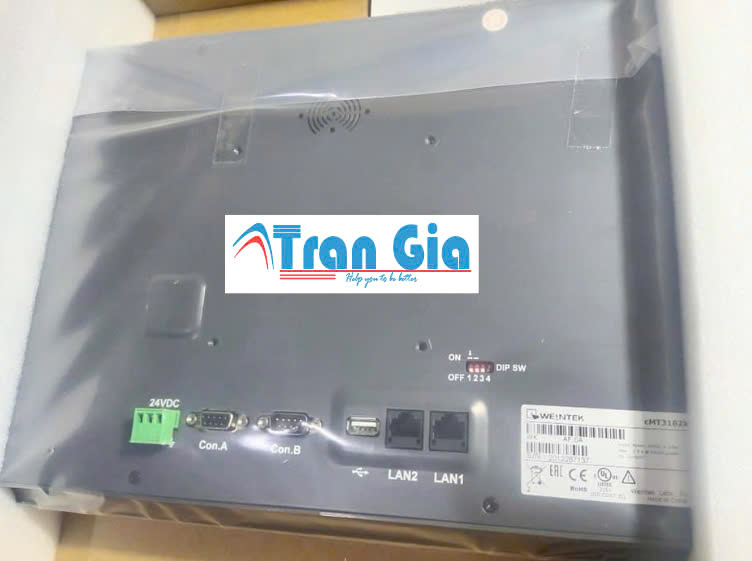

4. Cổng kết nối
-
Cổng Ethernet x2: Cho phép kết nối mạng kép (LAN redundancy hoặc chia subnet).
-
Cổng USB x2: Kết nối với USB, chuột, bàn phím, hoặc xuất/ghi dữ liệu.
-
Cổng COM x2: Giao tiếp với PLC hoặc thiết bị RS232/RS485.
-
HDMI (tùy dòng): Mở rộng hiển thị ra màn hình ngoài (nếu hỗ trợ).
-
Cổng SD card: Hỗ trợ lưu trữ mở rộng.
5. Nguồn cấp
6. Tản nhiệt và chống rung
-
Tản nhiệt không dùng quạt (fanless) – hoạt động êm ái, bền bỉ.
-
Có ngàm và rãnh cố định khi lắp vào tủ điện, đảm bảo không bị rung lắc khi vận hành.
7. Module mở rộng (tùy chọn)

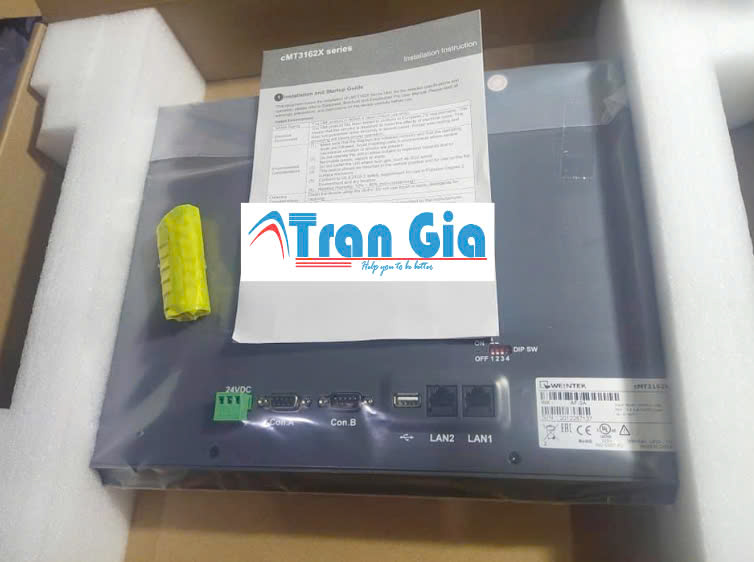

cMT3162X Màn hình cảm ứng HMI Weintek cMT 15.6 Inch IPS
Thông số kỹ thuật cMT3162X Màn hình cảm ứng HMI Weintek cMT 15.6 Inch IPS
|
cMT3162X Màn hình cảm ứng HMI Weintek cMT 15.6 Inch IPS
|
Trưng bày
|
Góc nhìn rộng 15,6” (WVA)
|
|
Nghị quyết
|
1920 x 1080
|
|
Độ sáng (cd/m 2 )
|
300
|
|
Tỷ lệ tương phản
|
800:1
|
|
Loại đèn nền
|
DẪN ĐẾN
|
|
Tuổi thọ đèn nền
|
>30.000 giờ
|
|
Màu sắc
|
16,2 triệu
|
|
Góc nhìn LCD (T/B/R/L)
|
89/89/89/89
|
|
Khoảng cách điểm ảnh (mm)
|
0,17925(cao) x 0,17925(dài)
|
|
Bảng điều khiển cảm ứng
|
Kiểu
|
Kính cường lực, Loại điện dung
|
|
Thang độ cứng
|
7H
|
|
Ký ức
|
Đèn nháy
|
4GB
|
|
ĐẬP
|
1 GB
|
|
Bộ xử lý
|
|
RISC lõi tứ
|
|
Cổng I/O
|
Khe cắm thẻ SD
|
Không có
|
|
Máy chủ USB
|
USB 2.0 x 1
|
|
Máy khách USB
|
Không có
|
|
Mạng Ethernet
|
LAN 1: 10/100/1000 Base-T x 1
LAN 2: 10/100 Base-T x 1
|
|
Cổng COM
|
Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus
Con.B: COM1 RS-232 4W, COM3 RS-232 2W*
|
|
Cách ly RS-485
|
Không có
|
|
Xe buýt CAN
|
Đúng
|
|
HDMI
|
Không có
|
|
Đầu ra âm thanh
|
Loa đơn tích hợp
|
|
RTC
|
|
Tích hợp sẵn
|
|
Quyền lực
|
Công suất đầu vào
|
24±20%VDC
|
|
Cách ly nguồn điện
|
Tích hợp sẵn
|
|
Tiêu thụ điện năng
|
1,3A ở 24VDC
|
|
Điện trở điện áp
|
500VAC (1 phút)
|
|
Sức đề kháng cách ly
|
Vượt quá 50MW @ 500VDC
|
|
Đặc điểm kỹ thuật
|
Lớp phủ PCB
|
Đúng
|
|
Bao vây
|
Viền trước: Nhựa, Vỏ sau: Nhôm
|
|
Kích thước WxHxD
|
400 x 263 x 27,6mm
|
|
Cắt tấm
|
384 x 247mm
|
|
Cân nặng
|
Khoảng 1,6 kg
|
|
Núi
|
Lắp bảng điều khiển, lắp VESA 100 x 100 mm
|
|
Môi trường
|
Cấu trúc bảo vệ
|
Mặt trước tuân thủ NEMA4 / IP66
|
|
Nhiệt độ lưu trữ
|
-20° ~ 60°C (-4° ~ 140°F)
|
|
Nhiệt độ hoạt động
|
0° ~ 50°C (32° ~ 122°F)
|
|
Độ ẩm tương đối
|
10% ~ 90% (không ngưng tụ)
|
|
Độ bền rung động
|
10 đến 25Hz (hướng X, Y, Z 2G 30 phút)
|
|
Giấy chứng nhận
|
CÁI NÀY
|
Có dấu CE
|
|
UL
|
cULus được niêm yết
|
|
Phần mềm
|
EasyBuilder Pro
|
Phiên bản V6.04.01 hoặc mới hơn
|
|
Mây Wein
|
EasyAccess 2.0 (Tùy chọn), Bảng điều khiển* (Tùy chọn)
|
|
CODESYS®
|
Không bắt buộc
|
Đặc điểm nổi bật cMT3162X Màn hình cảm ứng HMI Weintek cMT 15.6 Inch IPS
1. Màn hình cảm ứng IPS 15.6 inch – hiển thị sống động
-
Độ phân giải Full HD (1920x1080) cho hình ảnh sắc nét, giao diện chi tiết, dễ thao tác.
-
Tấm nền IPS giúp hiển thị màu sắc trung thực, rõ nét ở mọi góc nhìn, kể cả trong môi trường sáng mạnh.
-
Cảm ứng điện dung đa điểm mượt mà như smartphone, tăng trải nghiệm người dùng.
2. Hiệu năng xử lý mạnh mẽ
-
Trang bị CPU Cortex-A17 4 nhân 1.6GHz, RAM 2GB và bộ nhớ 8GB eMMC – xử lý mượt mà các dự án HMI phức tạp.
-
Hỗ trợ nhiều kết nối đồng thời với các thiết bị ngoại vi và PLC khác nhau.
3. Kết nối truyền thông đa dạng, mạnh mẽ
-
2 cổng Ethernet: Cho phép phân tách mạng IT và OT, phù hợp với hệ thống hiện đại.
-
Cổng COM, USB, SD Card đa dạng, đáp ứng nhiều chuẩn giao tiếp: RS232/RS485, Modbus, MQTT, OPC UA...
-
Hỗ trợ MQTT, SQL, FTP, VNC, WebView… – sẵn sàng cho hệ thống SCADA/IIoT/Industry 4.0.
4. Phần mềm EasyBuilder Pro – lập trình linh hoạt
-
Giao diện kéo thả thân thiện, hỗ trợ thư viện đồ họa đẹp, nhiều chức năng cảnh báo, báo cáo, ghi dữ liệu...
-
Tương thích với hàng trăm loại PLC, biến tần, cảm biến công nghiệp khác nhau.
5. Thiết kế bền bỉ, tiêu chuẩn công nghiệp
-
Vỏ nhôm nguyên khối, mặt trước đạt chuẩn IP65 – chống bụi, chống nước nhẹ.
-
Tản nhiệt tự nhiên, hoạt động êm ái, không cần quạt.
-
Chống rung, chống sốc – phù hợp môi trường nhà máy, dây chuyền sản xuất.
